Bezprzewodowy system pomiaru temperatury ziarna w pryzmie
Jak to działa w praktyce?

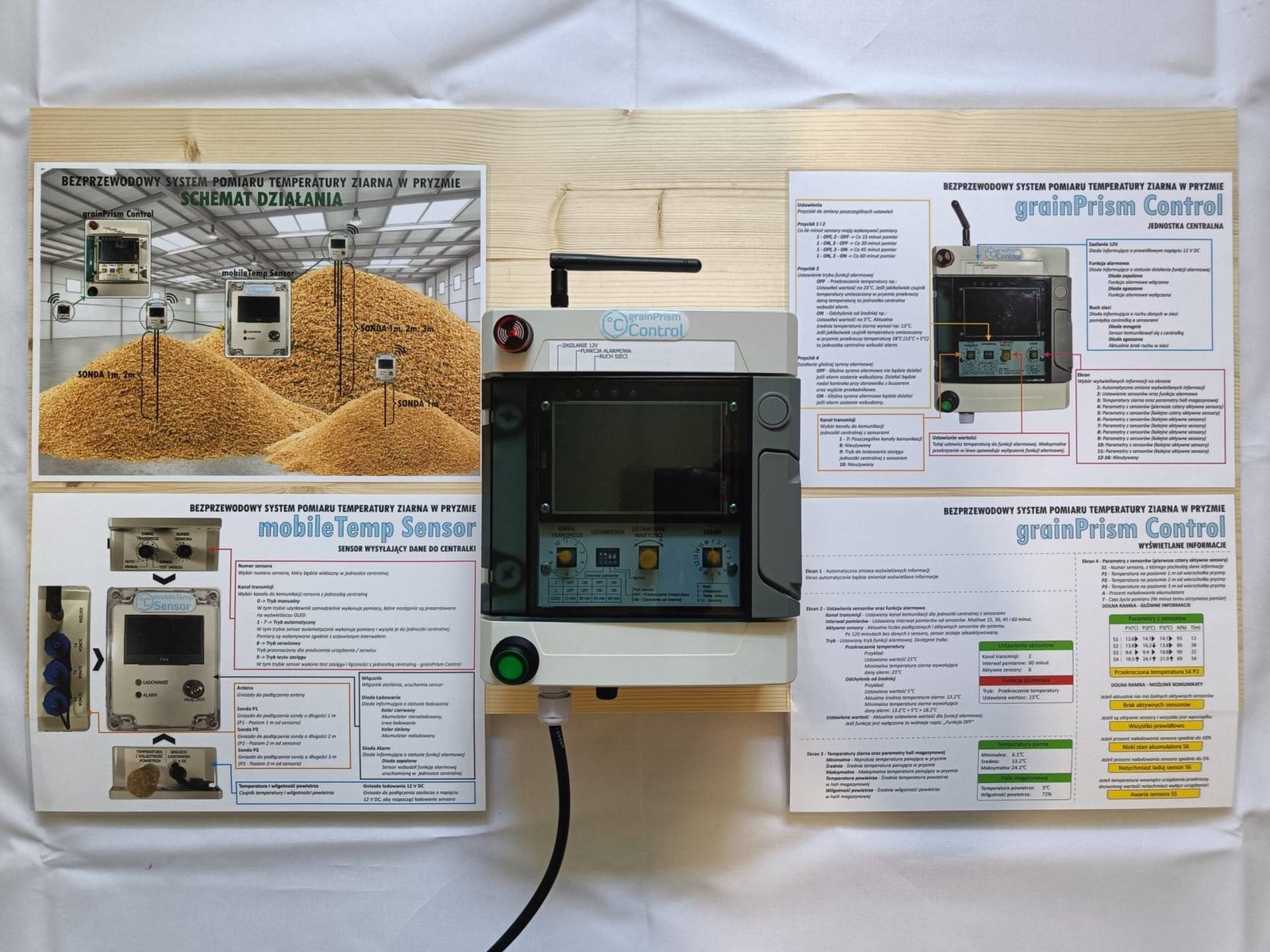

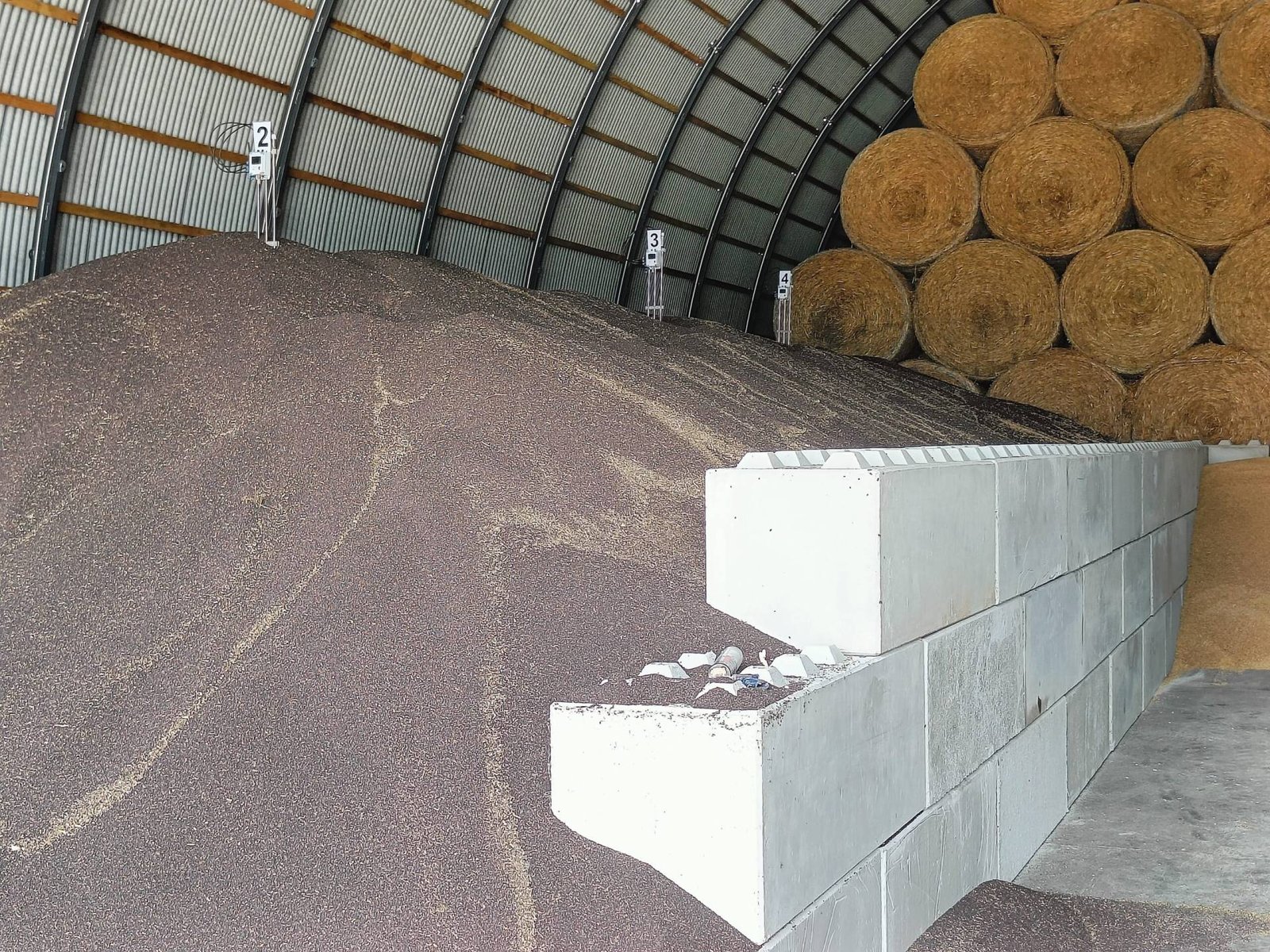

Nasze rozwiązanie składa się z jednostki centralnej „grainPrism Control” oraz bezprzewodowych sensorów „mobileTemp Sensor”, które umożliwiają precyzyjny pomiar temperatury ziarna na różnych wysokościach pryzmy.
Do każdego sensora można podłączyć sondy o długości 1 m, 2 m lub 3 m, zakończone precyzyjnym czujnikiem temperatury. Urządzenia rozmieszczane bezpośrednio w pryzmie zasilane są akumulatorowo, a wszystkie dane przesyłane są bezprzewodowo do jednostki centralnej. Dzięki takiemu rozwiązaniu cały system działa bez konieczności prowadzenia kabli po powierzchni pryzmy.

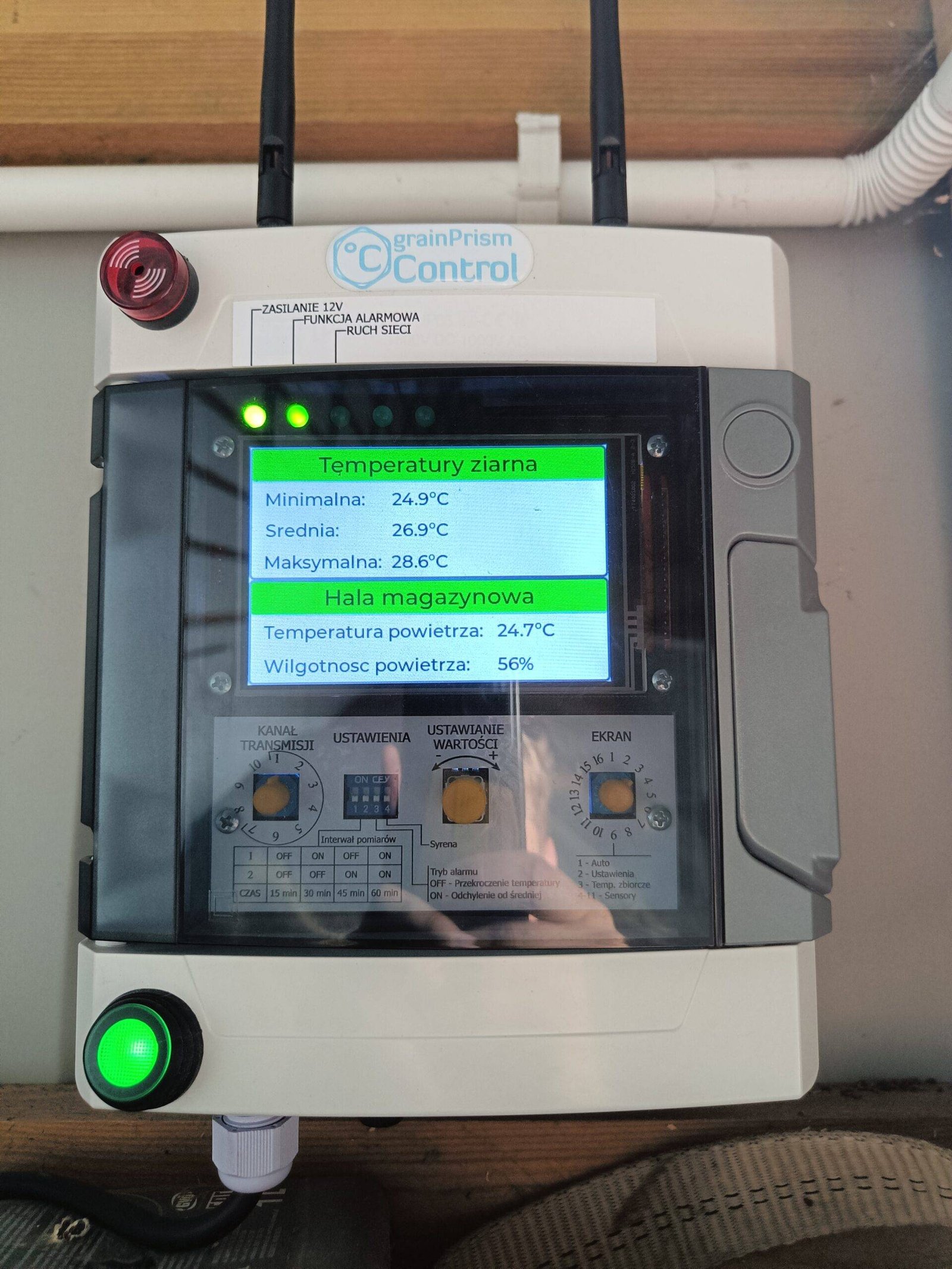

Jednostka centralna umieszczona przy wejściu do hali magazynowej na bieżąco prezentuje odczyty z każdego czujnika, w tym temperaturę z sond P1, P2, P3, poziom naładowania akumulatora oraz czas życia danych. Dodatkowo system automatycznie oblicza średnią, minimalną i maksymalną temperaturę ziarna w pryzmie. Co więcej, urządzenie monitoruje również warunki powietrza w magazynie, podając aktualną średnią temperaturę i wilgotność powietrza wewnątrz hali.
Nowoczesny, bezprzewodowy monitoring temperatury ziarna - dokładnie tam, gdzie tego potrzebujesz.

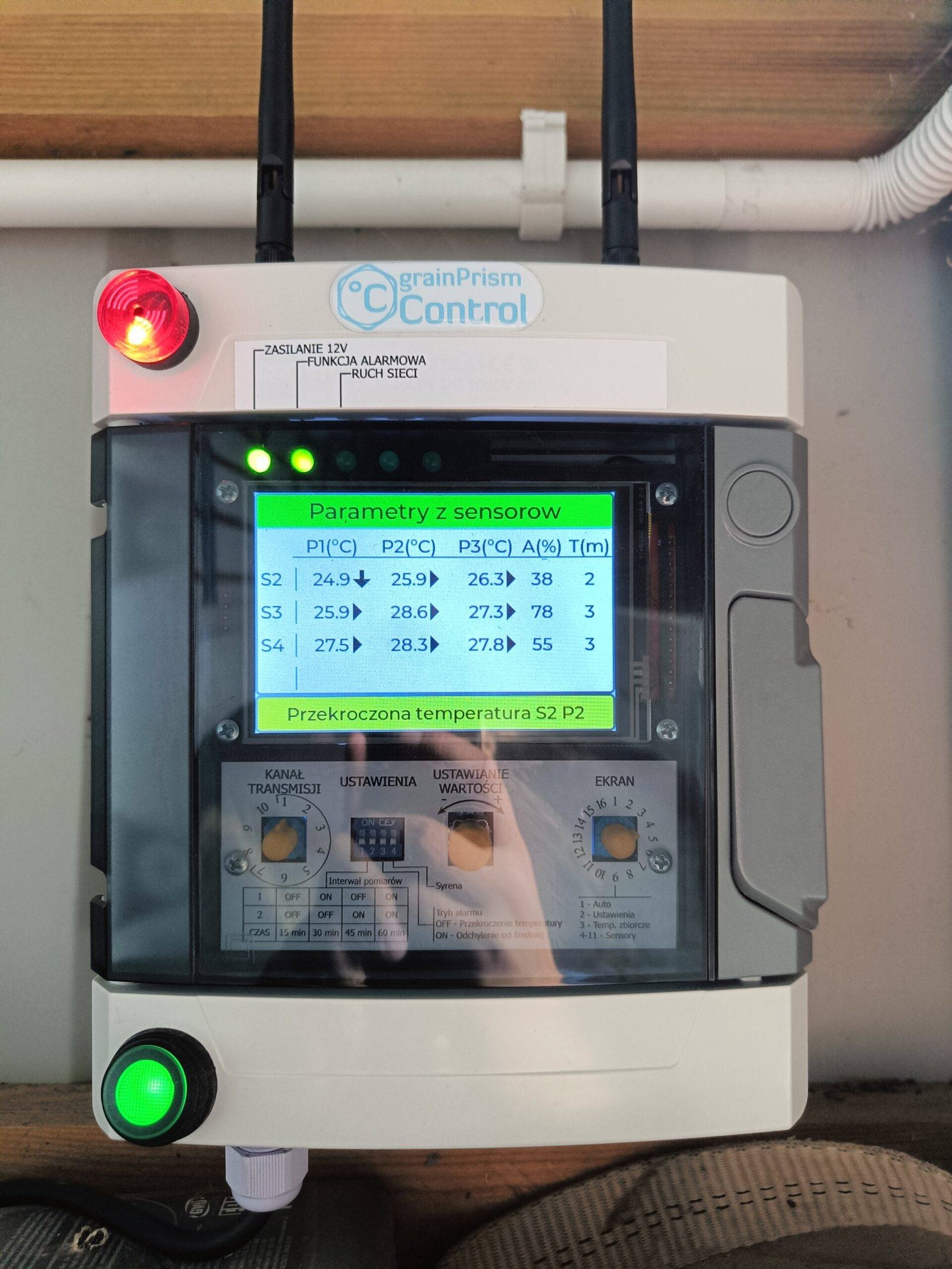

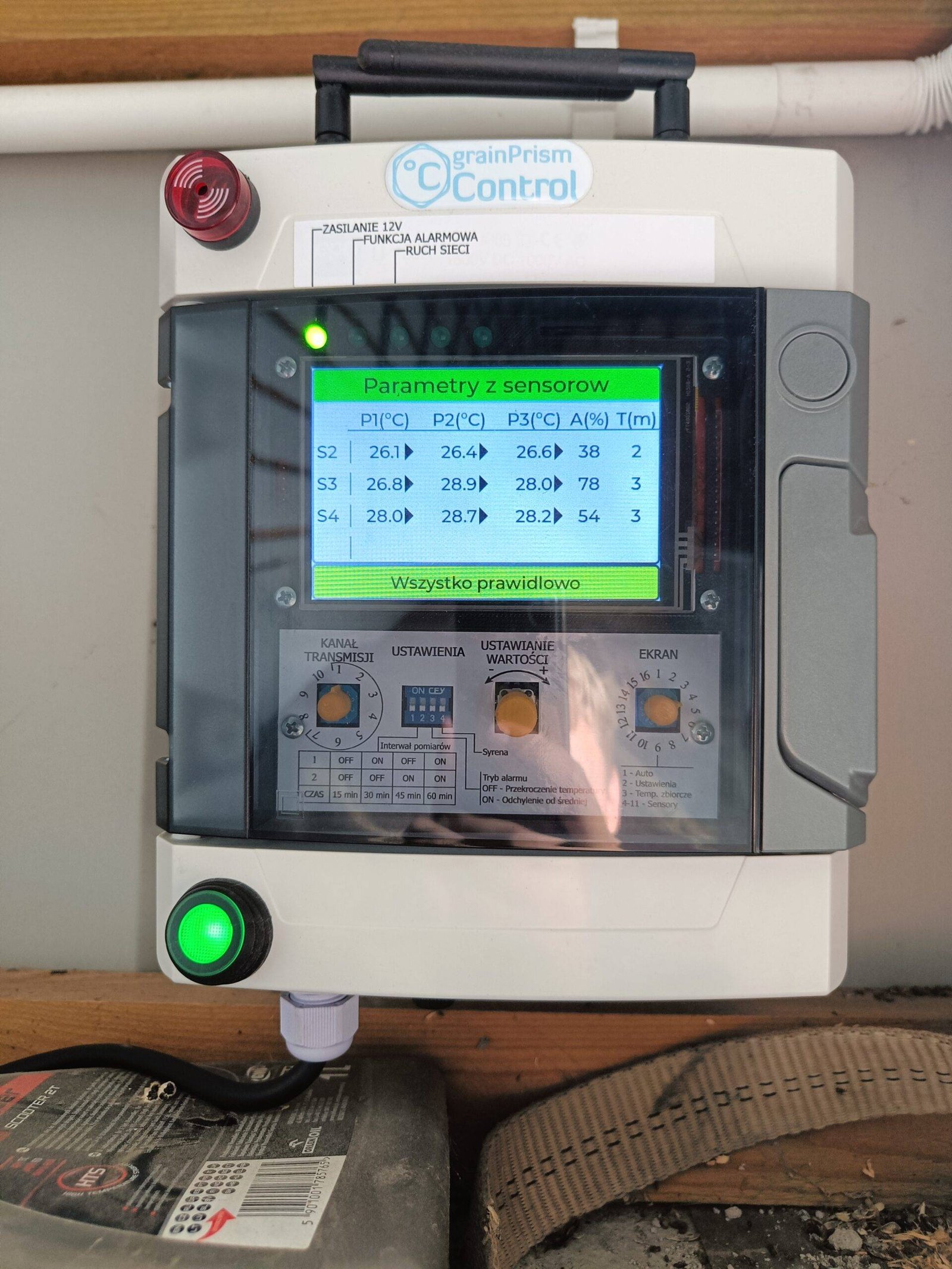

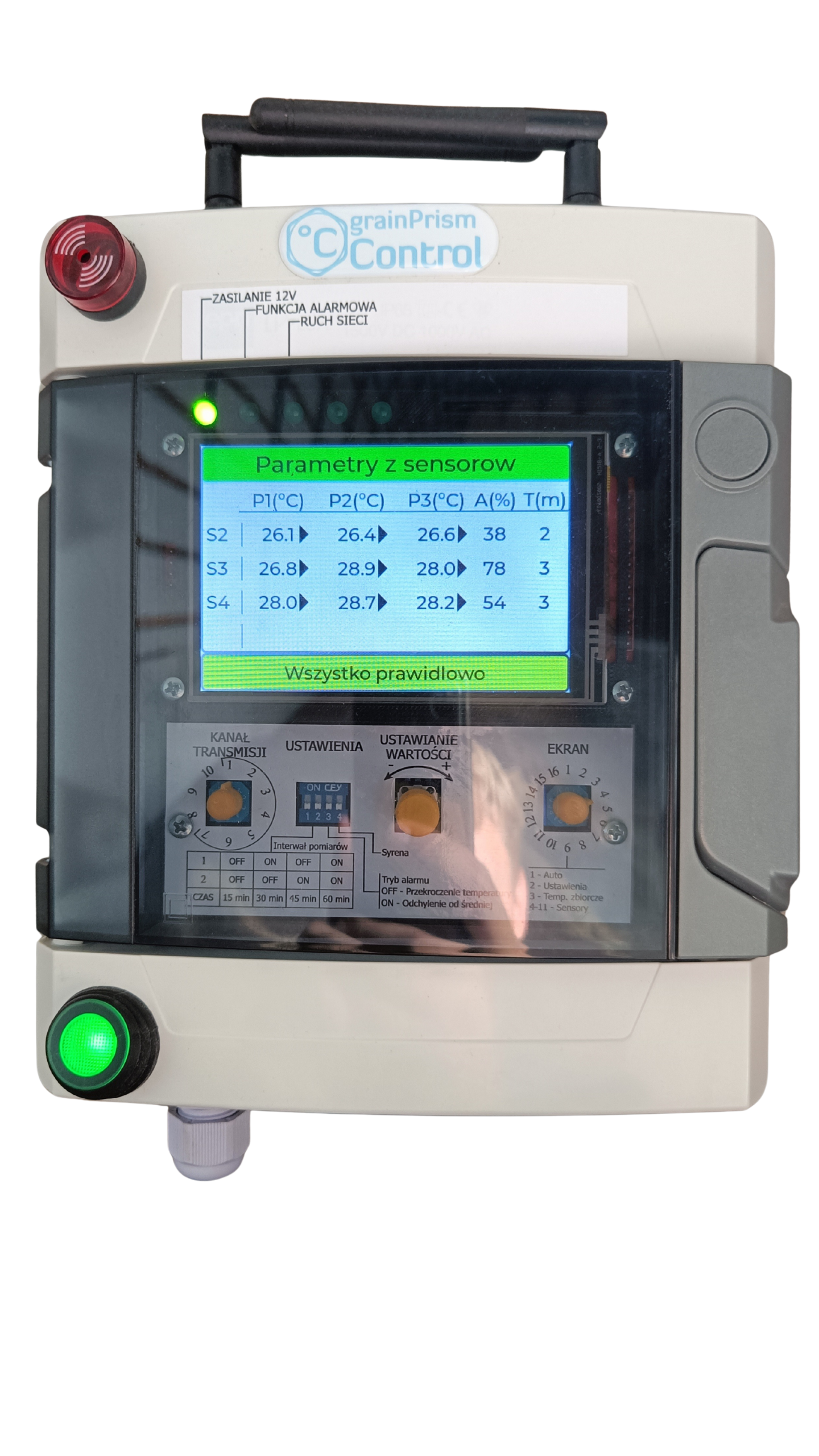

Sterownik grainPrism Control
Nowoczesna jednostka centralna grainPrism Control odbierająca bezprzewodowo dane z nawet 32 sensorów mobileTemp Sensor poprzez ustawiony kanał transmisji radiowej. Urządzenie zostało zaprojektowane z myślą o łatwej obsłudze i niezawodnym nadzorze warunków w magazynie zbożowym.
Wyposażone w duży, czytelny wyświetlacz informuje użytkownika o:
- ustawieniach sensorów,
- funkcji alarmowych,
- temperaturach ziarna (minimalna, średnia, maksymalna),
- parametrach powietrza w hali magazynowej,
- danych z sensorów: temperatura (P1, P2, P3), poziom baterii, czas życia pomiaru,
- statusie ogólnym systemu.
Dodatkowe elementy bezpieczeństwa, takie jak kontrolka alarmu, głośna syrena oraz diody sygnalizacyjne, zapewniają szybką reakcję w sytuacjach wymagających uwagi. Intuicyjne przełączniki i pokrętła ułatwiają obsługę nawet mniej doświadczonym użytkownikom.
Jednostka centralna montowana jest przy wejściu do hali, w łatwo dostępnym miejscu, i zasilana bezpośrednio z gniazdka 230 V AC. Montaż jest niezwykle prosty, a codzienna obsługa sprowadzona do minimum.

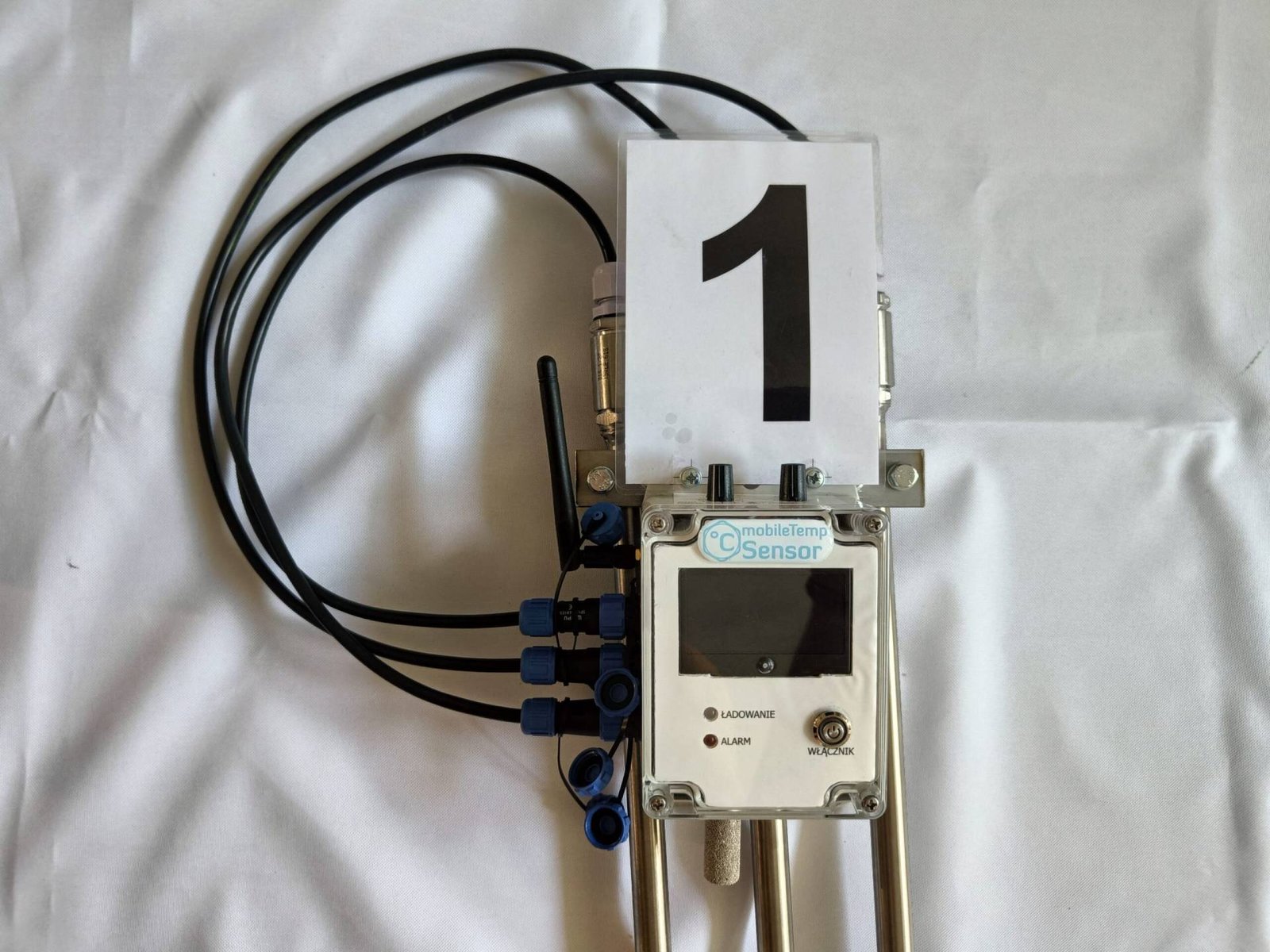

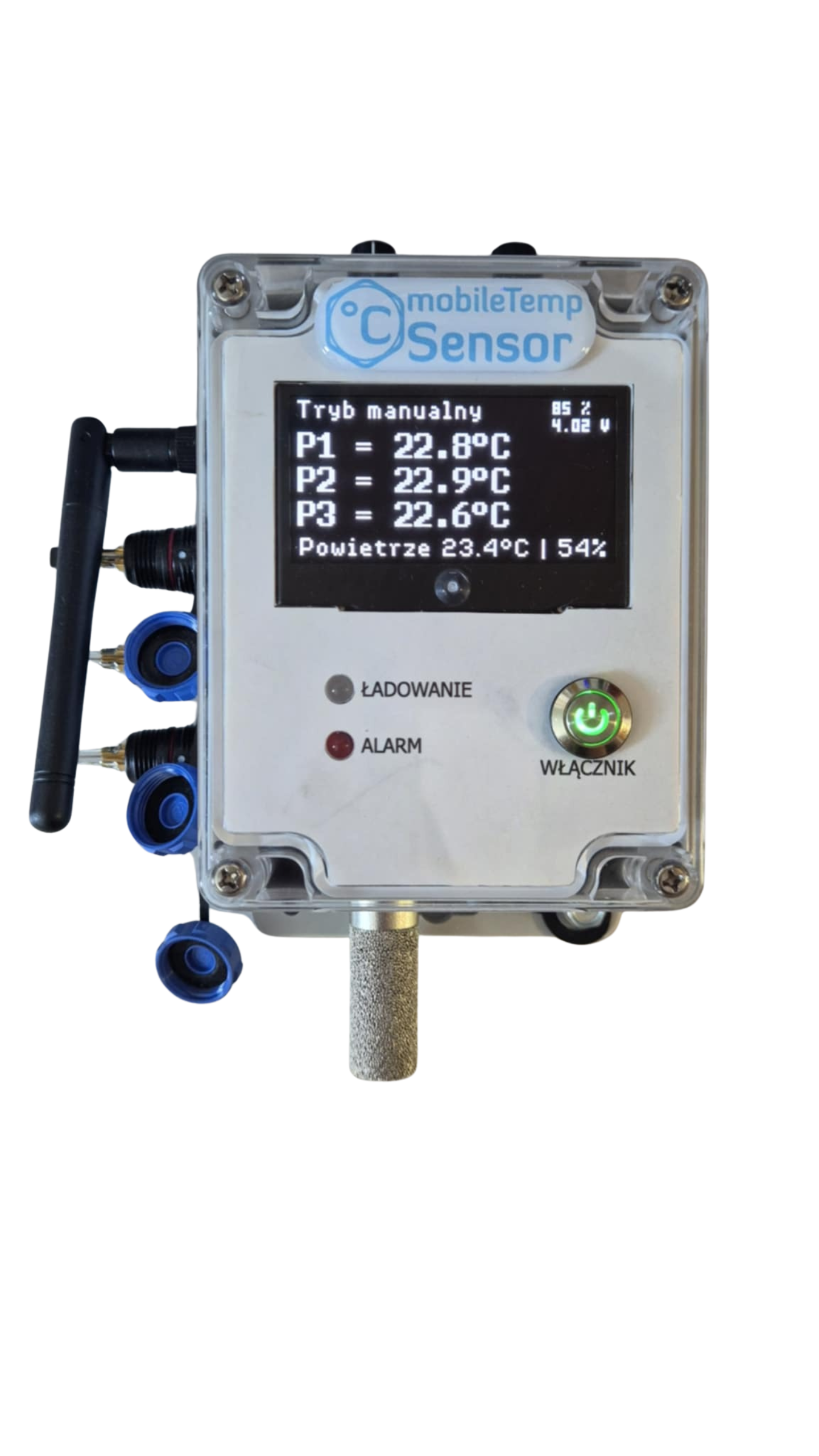

Sterownik mobileTemp Sensor
MobileTemp Sensor to podrzędny sterownik współpracujący z jednostką centralną grainPrism Control. Urządzenie zasilane wydajnym ogniwem Li-Ion umożliwia pracę przez ponad rok bez ładowania. Możliwe jest podłączenie trzech sond pomiarowych (P1, P2, P3), dzięki którym dokładnie monitoruje temperaturę ziarna w pryzmie w różnych punktach. Dodatkowo mierzy temperaturę i wilgotność powietrza w hali magazynowej, dostarczając pełny obraz warunków przechowywania.
Wyposażony w czytelny wyświetlacz OLED, pokrętła oraz diody sygnalizacyjne mobileTemp Sensor zapewnia intuicyjną obsługę zarówno podczas pracy manualnej, jak i automatycznej:
- Tryb manualny – bezpośredni odczyt parametrów przy sensorze na pryzmie.
- Tryb automatyczny – zgodnie z ustawionym interwałem przesyła dane do jednostki grainPrism Control, gdzie użytkownik ma dostęp do wygodnego podglądu wszystkich sensorów.
Sensor posiada pokrętło wyboru kanału transmisji oraz pokrętło ustawienia numeru sensora, co umożliwia łatwą konfigurację i bezproblemową pracę w systemie z wieloma urządzeniami.

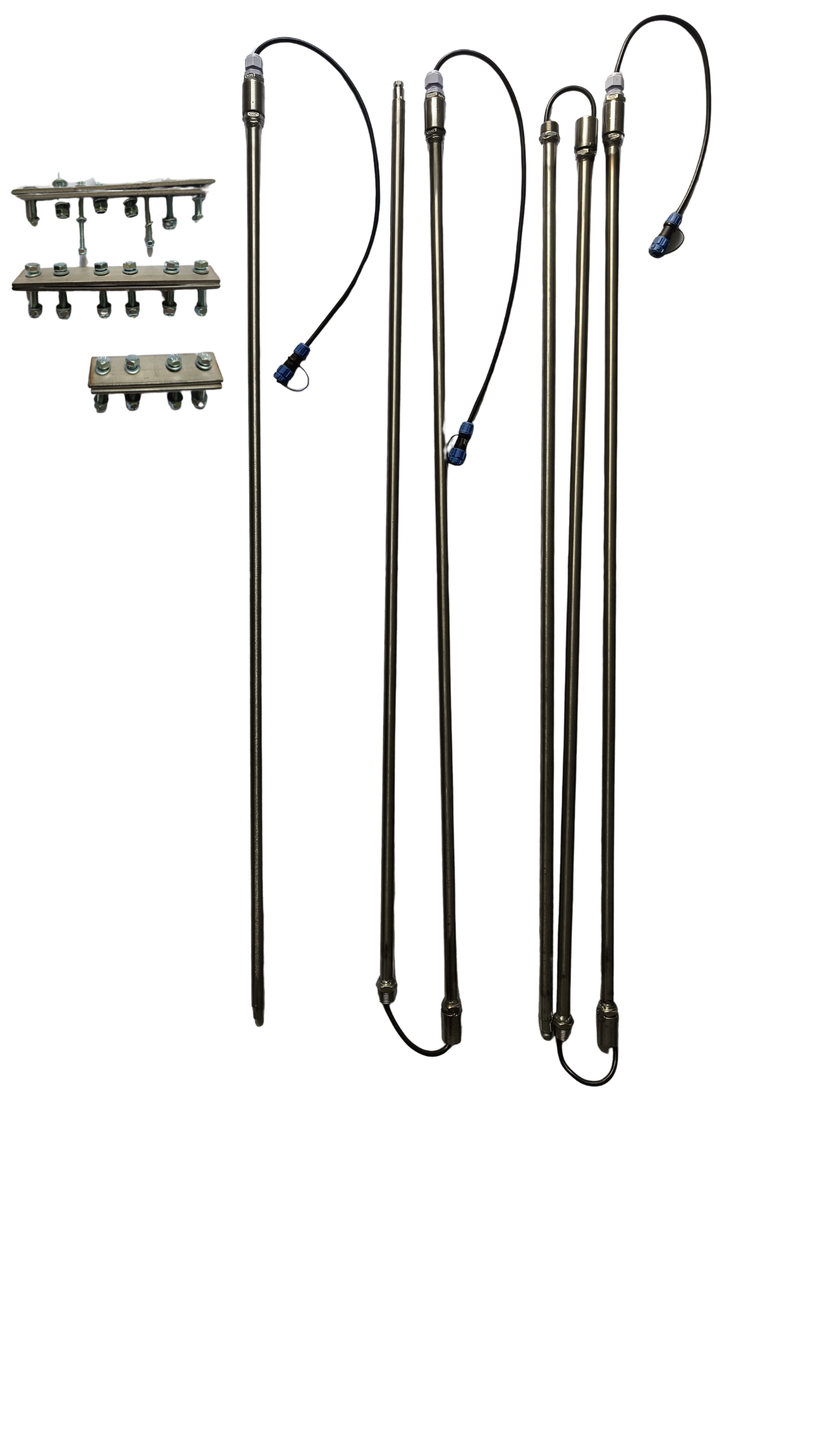

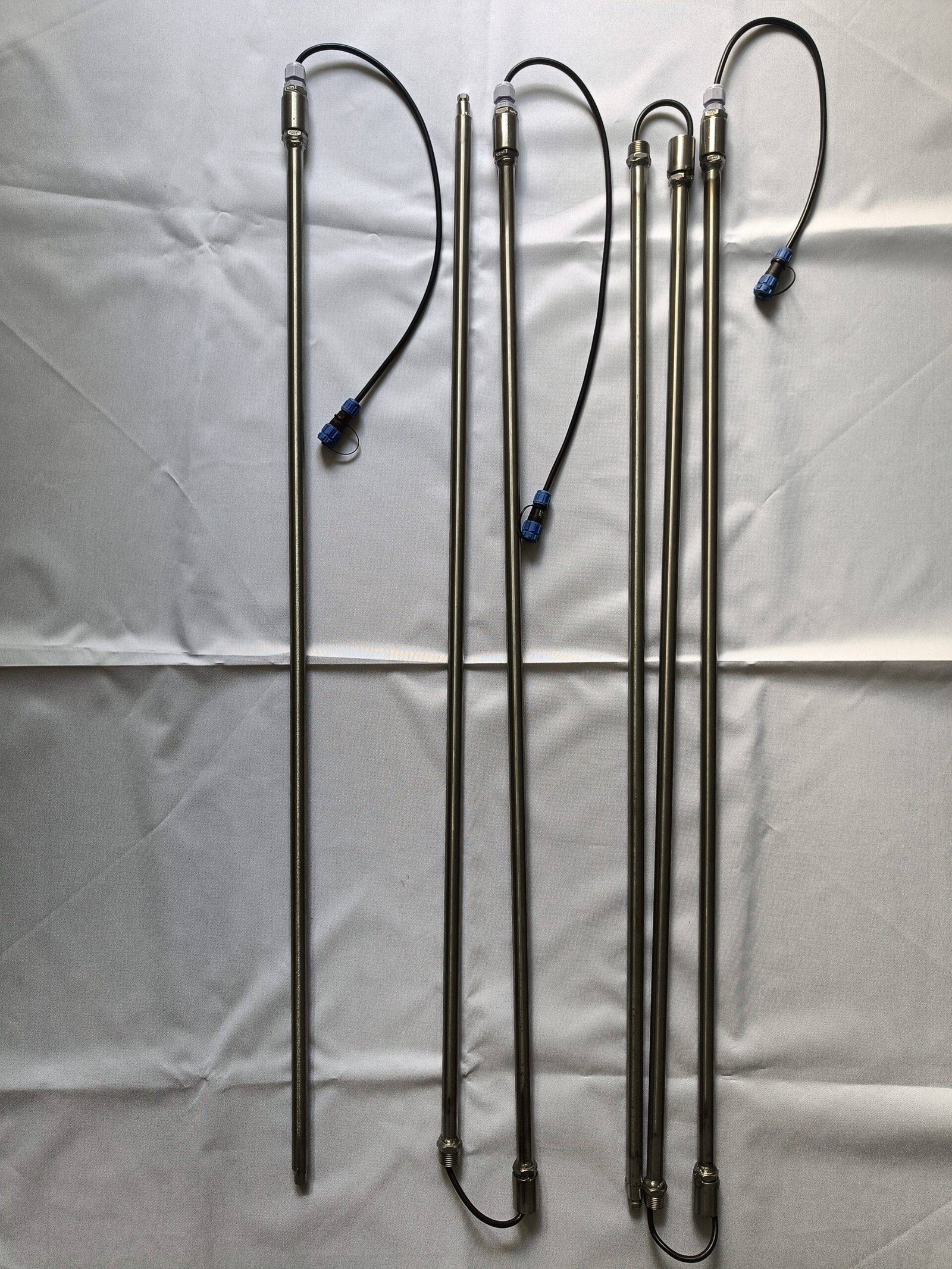

Sondy pomiarowe P1, P2, P3
Sondy pomiarowe współpracujące z mobileTemp Sensor zostały zaprojektowane tak, aby zapewniać dokładny odczyt temperatury w różnych warstwach pryzmy zbożowej. W zestawie dostępne są trzy długości sond:
- P1 – pomiar 1 m od wierzchołka pryzmy,
- P2 – pomiar 2 m od wierzchołka pryzmy (skręcana),
- P3 – pomiar 3 m od wierzchołka pryzmy (skręcana).
Dobór sond uzależniony jest od wysokości składowanej pryzmy, co umożliwia pełną elastyczność i dostosowanie systemu do potrzeb magazynu.
Każda sonda zakończona jest cyfrowym czujnikiem temperatury, który zapewnia precyzyjny i stabilny pomiar wewnątrz masy ziarna. Dla wygody użytkownika, do sond dołączane są:
- płaskowniki dystansujące – ułatwiające stabilne umieszczenie sond w pryzmie,
- plakietki oznaczeniowe – dobrze widoczne z daleka, opisujące numer przypisanego sensora.
W górnym położeniu sond montowany jest mobileTemp Sensor, do którego podłączane są wszystkie trzy sondy, tworząc kompletny zestaw pomiarowy.
Jak zamontować system?

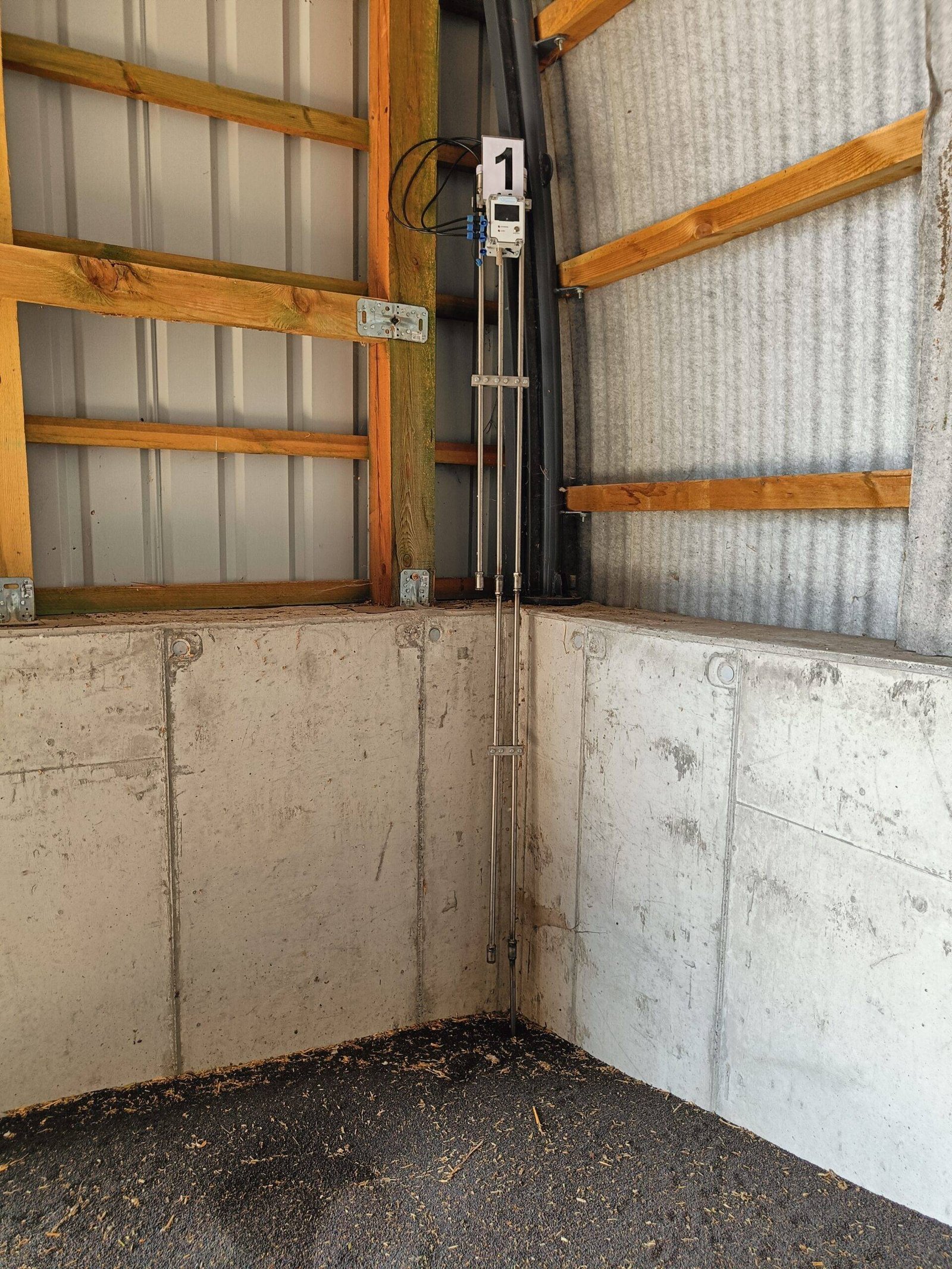

Krok 1: Złożenie sond pomiarowych oraz montaż mobileTemp Sensor
Na początku należy zmontować sondy pomiarowe przeznaczone dla wybranego sensora. Po skręceniu sond, w ich górnym położeniu montujemy sterownik mobileTemp Sensor, do którego sondy będą podłączone. Na końcu należy zamocować plakietkę oznaczeniową – widoczną z daleka i opisującą numer sensora. Dzięki temu cały zestaw jest gotowy do umieszczenia w pryzmie i łatwy do zidentyfikowania w magazynie.
Krok 2: Montaż grainPrism Control
W kolejnym etapie należy zamontować jednostkę centralną grainPrism Control. Urządzenie powinno być umieszczone przy wejściu do hali magazynowej, w miejscu łatwo dostępnym i wygodnym dla obsługi. Należy upewnić się, że w wybranej lokalizacji znajduje się dostęp do gniazdka zasilającego 230 V AC, aby możliwe było prawidłowe podłączenie i ciągła praca systemu.
Dzięki takiej lokalizacji użytkownik ma szybki dostęp do wszystkich kluczowych informacji oraz może natychmiast zareagować na ewentualne sygnały alarmowe.
Krok 3: Uruchomienie jednostki centralnej grainPrism Control
Najpierw należy podłączyć wtyczkę zasilania do gniazdka 230 V AC i wybrać odpowiedni kanał transmisji radiowej. Następnie wystarczy włączyć urządzenie, aby rozpoczęło odbieranie danych i wyświetlanie informacji na ekranie.
Od tego momentu grainPrism Control jest gotowy do pracy i monitorowania warunków w hali magazynowej.
Krok 4: Uruchomienie sensorów mobileTemp Sensor

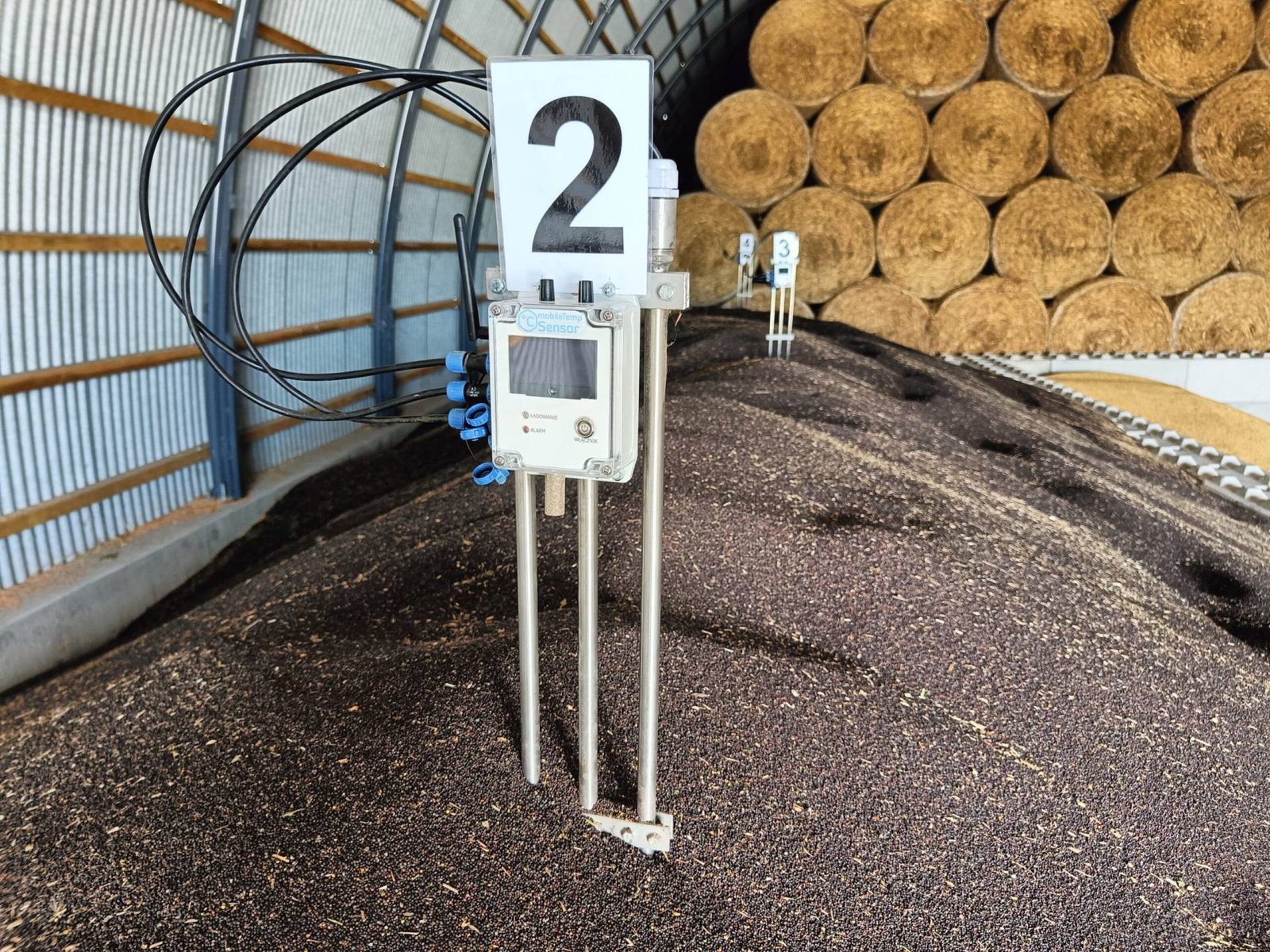

Po przygotowaniu zestawu sond z zamontowanym mobileTemp Sensor należy umieścić go w pryzmie ziarna, wbijając sondy na odpowiednią głębokość. Następnie ustawiamy kanał transmisji zgodny z tym, który został wybrany w jednostce centralnej grainPrism Control oraz numer sensora zgodny z oznaczeniem na plakietce.
Następnie wystarczy włączyć mobileTemp Sensor, aby rozpoczął automatyczne przesyłanie danych. Kolejne zestawy sond montujemy i uruchamiamy w analogiczny sposób, aż cały system będzie gotowy do pracy.
Jak skonfigurować zamówienie?
Aby właściwie dobrać liczbę i rodzaj urządzeń do swojego magazynu, należy wziąć pod uwagę kilka kluczowych parametrów:
- Wymiary hali magazynowej lub pryzmy ziarna – na ich podstawie określamy, ile sensorów będzie potrzebnych do pełnego monitoringu. Przyjmuje się, że sensory powinny być rozmieszczane co około 5 metrów.
- Wysokość składowanej pryzmy pozwala dobrać odpowiednie sondy pomiarowe:
- dla pryzm o wysokości do 2 m wystarczą sondy P1 i P2,
- przy wyższych pryzmach (powyżej 2 m) konieczne jest zastosowanie także sondy P3.
- Jednostka centralna grainPrism Control – w każdej hali magazynowej powinna znaleźć się jedna jednostka centralna, która będzie odbierać dane z wszystkich sensorów mobileTemp Sensor uruchomionych w danej halii.
Finalna ilość urządzeń pozostaje kwestią decyzji klienta – system można dopasować do aktualnych potrzeb. Co ważne, nie ma żadnego problemu, aby w późniejszym czasie rozbudować instalację o dodatkowe sensory czy dołożyć sondy (np. P3), jeśli zajdzie taka potrzeba.
Ile to kosztuje?
| Rodzaj sondy | Ilość |
|---|
| Sterowniki | Ilość |
|---|
Netto: 0,00 zł
VAT : 0,00 zł
Brutto: 0,00 zł
