Pomiar temperatury ziarna w silosach zbożowych
Jak to działa w praktyce?
W wilgotnym ziarnie dochodzi do rozkładu substancji zapasowych, które powodują między innymi wzrost temperatury, a w konsekwencji dochodzi do ubytku masy ziarna oraz rozwoju drobnoustrojów, bakterii i pleśni.
Rozwiązaniem powyższego problemu jest utrzymanie niskiej temperatury ziarna wewnątrz silosu. Takie rozwiązanie uchroni ziarno przed rozwojem owadów, mikroorganizmów i grzybów.
W celu utrzymania niskiej temperatury ziarna w silosie zbożowym niezbędny jest stały pomiar temperatury ziarna w obszarze całego silosu! Dokonanie pomiaru temperatury ziarna z miejsc łatwo dostępnych jest niewystarczające i mało wiarygodne!
W odpowiedzi na powyższy problem oferujemy nowoczesne systemy pomiarowe, które zapewniają pełną kontrolę temperatury w silosach zbożowych. Wewnątrz silosu instalujemy linię pomiarową z czujnikami rozmieszczonymi co 1 metr, dzięki czemu możliwy jest dokładny odczyt temperatury na różnych poziomach.
Linia współpracuje ze sterownikiem „miniTemp Control”, który na czytelnym wyświetlaczu prezentuje aktualne temperatury z poszczególnych stref silosu oraz wartości średnie, minimalne i maksymalne. Dodatkowo, urządzenie umożliwia ustawienie alarmu temperaturowego, który poinformuje o przekroczeniu dopuszczalnych wartości, pozwalając na szybką reakcję i zabezpieczenie przechowywanego ziarna.
Postaw na bezpieczeństwo i profesjonalny nadzór — zaufaj sprawdzonym rozwiązaniom.
Jak dobrać linię pomiarową do silosa?
Linia pomiarowa składa się z czujników temperatury, przewodu, linki stalowej, koszulki termokurczliwej oraz mocowania, które umożliwia zawieszenie jej wewnątrz silosu na fabrycznym lub własnym uchwycie.
Aby właściwie dobrać linię do swojego silosu, w pierwszej kolejności zmierz wysokość części cylindrycznej zbiornika. Na podstawie tej wartości oraz rodzaju silosu, w poniższej tabeli znajdziesz odpowiednią linię pomiarową.
Zwróć uwagę na rozmieszczenie czujników temperatury — na ilustracjach pokazaliśmy przykładowe rozmieszczenie czujników dla silosu lejowego oraz płaskodennego o wysokości części cylindrycznej wynoszącej 6 metrów. Aby zapewnić precyzyjne i wiarygodne pomiary, rekomendujemy zastosowanie podobnego rozmieszczenia czujników w Twoim silosie.
Przy składaniu zamówienia prosimy również o podanie długości przyłącza pomiarowego dla każdej linii. Jest to odcinek przewodu liczony od ostatniego (najwyżej umieszczonego) czujnika, poprowadzony w dół po zewnętrznej ścianie silosu, aż do miejsca podłączenia linii do urządzenia pomiarowego.
Dokładny dobór linii pomiarowej to gwarancja skutecznej i niezawodnej kontroli temperatury ziarna w Twoim silosie.
| Silos lejowy | Wysokość części cylindrycznej | Silos płaskodenny | ||
|---|---|---|---|---|
| Rodzaj linii | Rodzaj linii | |||
| 5 punktowa | 4 m | 4 punktowa | ||
| 6 punktowa | 5 m | 5 punktowa | ||
| 7 punktowa | 6 m | 6 punktowa | ||
| 8 punktowa | 7 m | 7 punktowa | ||
| 9 punktowa | 8 m | 8 punktowa | ||
| 10 punktowa | 9 m | 9 punktowa | ||
| 11 punktowa | 10 m | 10 punktowa | ||
| 12 punktowa | 11 m | 11 punktowa | ||
| 13 punktowa | 12 m | 12 punktowa | ||
| 14 punktowa | 13 m | 13 punktowa | ||
| - | 14 m | 14 punktowa | ||
Jak dobrać linię pomiarową do silosa?
Linia pomiarowa składa się z czujników temperatury, przewodu, linki stalowej, koszulki termokurczliwej oraz mocowania, które umożliwia zawieszenie jej wewnątrz silosu na fabrycznym lub własnym uchwycie.
Aby właściwie dobrać linię do swojego silosu, w pierwszej kolejności zmierz wysokość części cylindrycznej zbiornika. Na podstawie tej wartości oraz rodzaju silosu, w poniższej tabeli znajdziesz odpowiednią linię pomiarową.
Zwróć uwagę na rozmieszczenie czujników temperatury — na ilustracjach pokazaliśmy przykładowe rozmieszczenie czujników dla silosu lejowego oraz płaskodennego o wysokości części cylindrycznej wynoszącej 6 metrów. Aby zapewnić precyzyjne i wiarygodne pomiary, rekomendujemy zastosowanie podobnego rozmieszczenia czujników w Twoim silosie.
Przy składaniu zamówienia prosimy również o podanie długości przyłącza pomiarowego dla każdej linii. Jest to odcinek przewodu liczony od ostatniego (najwyżej umieszczonego) czujnika, poprowadzony w dół po zewnętrznej ścianie silosu, aż do miejsca podłączenia linii do urządzenia pomiarowego.
Dokładny dobór linii pomiarowej to gwarancja skutecznej i niezawodnej kontroli temperatury ziarna w Twoim silosie.
| Silos lejowy | Wysokość części cylindrycznej | Silos płaskodenny | ||
|---|---|---|---|---|
| Rodzaj linii | Rodzaj linii | |||
| 5 punktowa | 4 m | 4 punktowa | ||
| 6 punktowa | 5 m | 5 punktowa | ||
| 7 punktowa | 6 m | 6 punktowa | ||
| 8 punktowa | 7 m | 7 punktowa | ||
| 9 punktowa | 8 m | 8 punktowa | ||
| 10 punktowa | 9 m | 9 punktowa | ||
| 11 punktowa | 10 m | 10 punktowa | ||
| 12 punktowa | 11 m | 11 punktowa | ||
| 13 punktowa | 12 m | 12 punktowa | ||
| 14 punktowa | 13 m | 13 punktowa | ||
| - | 14 m | 14 punktowa | ||
Sterownik miniTemp Control
Sterownik przeznaczony jest do obsługi linii pomiarowej oraz prezentacji temperatury z każdego punktu w silosie w czasie rzeczywistym. Urządzenie nie tylko monitoruje i kontroluje parametry pomiarowe, ale również oblicza temperaturę średnią, minimalną oraz maksymalną.
Duży, czytelny wyświetlacz umożliwia jednoczesny podgląd wszystkich punktów pomiarowych, co pozwala na wygodne i szybkie śledzenie warunków panujących wewnątrz silosu.
Kluczową funkcją sterownika jest możliwość ustawienia alarmu temperaturowego. Przykładowo — po ustawieniu progu na 20°C, w momencie gdy którykolwiek z czujników zarejestruje przekroczenie tej wartości, urządzenie natychmiast uruchomi alarm, sygnalizując konieczność reakcji.
Parametry techniczne:
- obsługa jednej linii pomiarowej,
- jednoczesna prezentacja temperatur z wszystkich poziomów,
- wyliczanie temperatury średniej, minimalnej, maksymalnej,
- dostępne funkcje alarmowe,
- konkretne informacje o nieprawidłowościach,
- wewnętrzny brzęczyk oraz kolorowa dioda LED informująca o aktualnym statusie,
- dodatkowe wyjście alarmowe - przekaźnik,
- zasilanie 230 V AC.

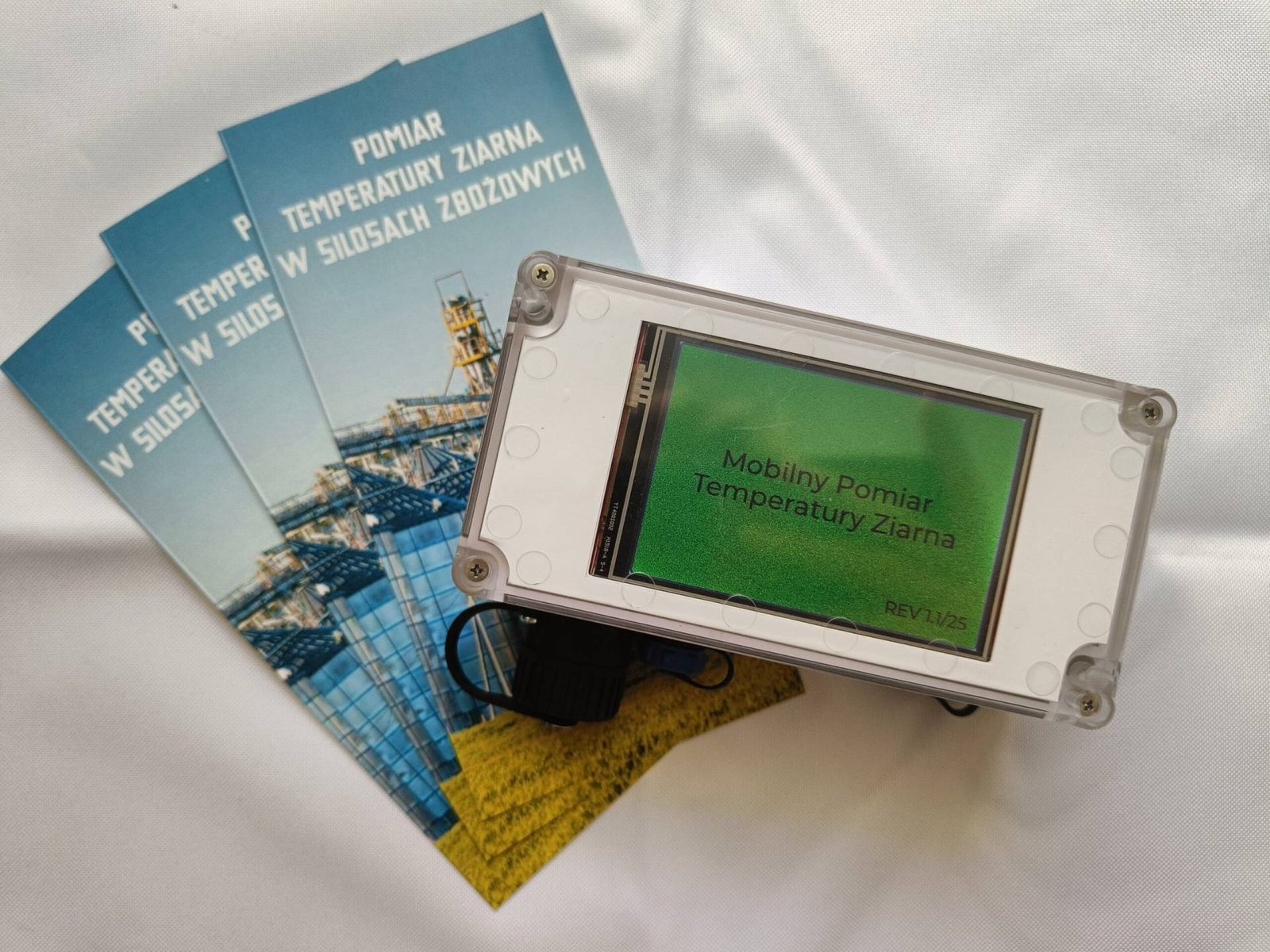

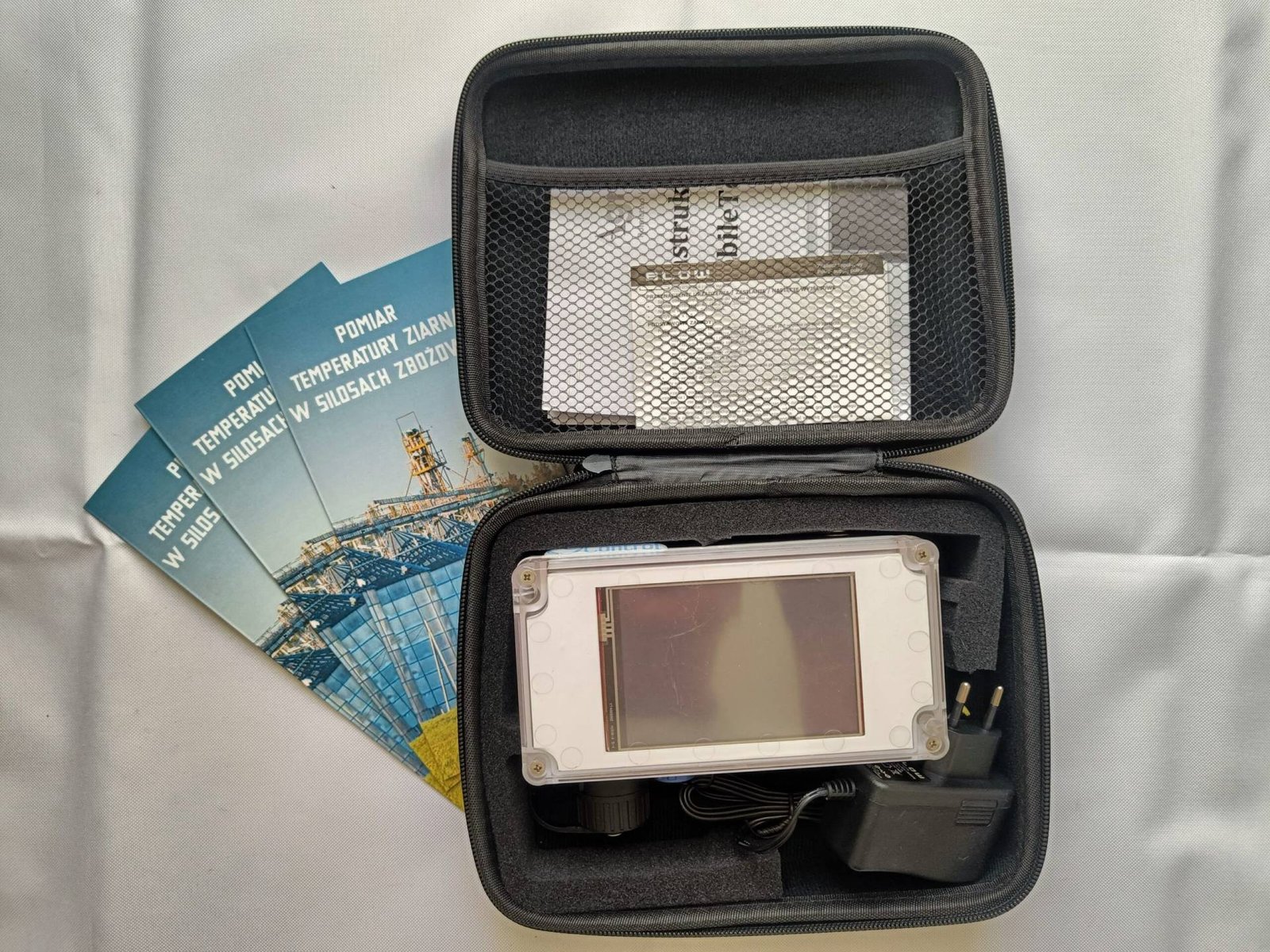

Sterownik mobileTemp Control

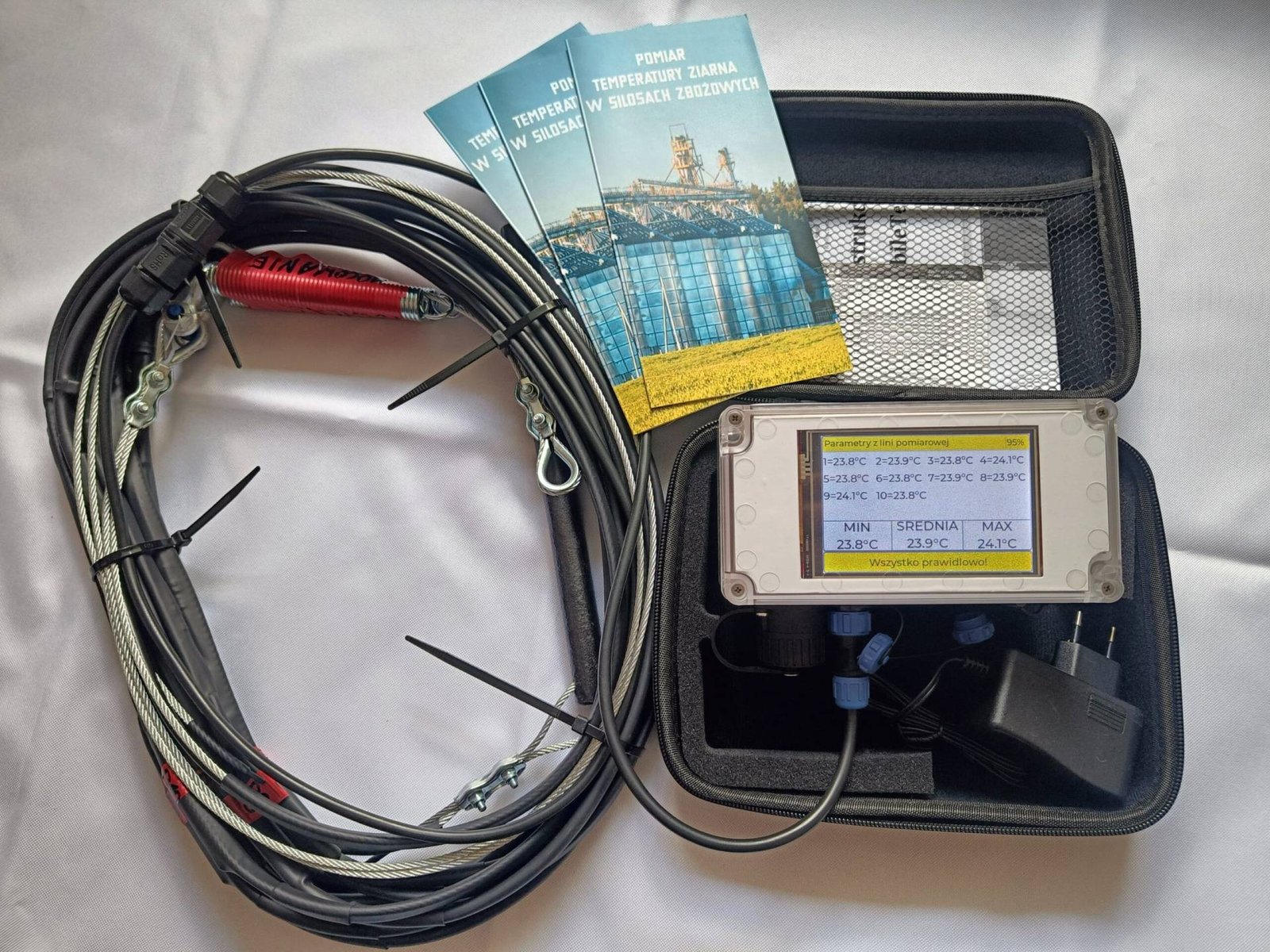

Sterownik mobileTemp Control to nowoczesny, mobilny sterownik zasilany akumulatorowo, który po podłączeniu linii pomiarowej precyzyjnie wyświetla temperatury z każdego punktu pomiarowego. Czytelny wyświetlacz 4" zapewnia wygodny odczyt danych nawet w trudnych warunkach. Urządzenie automatycznie przelicza temperaturę minimalną, średnią i maksymalną, umożliwiając szybkie i dokładne monitorowanie procesu.
Dzięki bezpośredniej obsłudze linii firmy BIN, mobileTemp Control stanowi doskonały zamiennik dla sterownika STW-100, oferując jednocześnie większą mobilność i komfort użytkowania.
Parametry techniczne:
- obsługa linii pomiarowych AgroTech oraz BIN,
- jednoczesna prezentacja temperatur ze wszystkich punktów pomiarowych,
- wyliczanie temperatury średniej, minimalnej, maksymalnej,
- konkretne informacje o nieprawidłowościach,
- zasilanie akumulatorowe 3,5 Ah (czas pracy około 28 h),
- czas ładowania około 10 h.
Jak zamontować system?
Krok 1: Montaż linii pomiarowej
Linia pomiarowa wyposażona jest w solidny zestaw mocujący, składający się ze sprężyn, kauszy, zacisków oraz pętli zabezpieczającej. Za jego pomocą należy zawiesić linię pomiarową w centralnej części silosu, mocując ją do fabrycznego lub własnego uchwytu umieszczonego w górnym poszyciu zbiornika.
Krok 2: Montaż sterownika
Sterownik można zamontować bezpośrednio na ściance silosu lub w jego pobliżu, na przykład w rozdzielni elektrycznej, warsztacie, paszarni bądź biurze. Należy pamiętać, aby miejsce montażu posiadało dostęp do sieciowego zasilania 230 V.
Krok 3: Podłączenie linii pomiarowej sterownika
Za pomocą niebieskiej wtyczki należy podłączyć linię pomiarową do sterownika.
Krok 4: Włączenie sterownika
Wtyczkę zasilającą należy podłączyć do gniazdka elektrycznego 230 V, a następnie włączyć urządzenie. Po uruchomieniu sterownik automatycznie przeprowadzi konfigurację i rozpocznie pomiar temperatury.
Zgodnie z instrukcją obsługi, po zapełnieniu silosu można ustawić funkcję alarmową, korzystając z przełączników oraz pokrętła znajdującego się na panelu urządzenia.
Ile to kosztuje?
| Rodzaj linii | Netto / szt. | Ilość |
|---|
| Sterowniki | Netto / szt. | Ilość |
|---|
Netto: 0,00 zł
VAT : 0,00 zł
Brutto: 0,00 zł
Galeria
